Автоматические выключатели или автоматы

Автоматические выключатели или автоматы: краткий обзор

Автоматические выключатели (или, как их еще называют, автоматы)  - это устройства, которые защищают электрические цепи от перегрузок и коротких замыканий.

Основные функции автоматов

1. Защита от перегрузки: Когда ток в цепи превышает допустимый уровень, автоматический выключатель отключает питание, чтобы предотвратить повреждение оборудования или возгорание.
2. Защита от короткого замыкания: При коротком замыкании (когда ток резко возрастает) выключатель мгновенно срабатывает, разрывая цепь.

Типы автоматических выключателей

1. Однополюсные (1P): Используются для однофазных сетей, защищают одну линию.
2. Двухполюсные (2P): Защищают две линии, часто используются в однофазных сетях для полного отключения.
3. Трехполюсные (3P): Для трехфазных сетей, отключают все три фазы.
4. Четырехполюсные (4P): Для трехфазных сетей с нейтралью, отключают все три фазы и нейтраль.

Автоматические выключатели также различаются по типу конструкции:

• Воздушные (ACB): Используются в промышленности для больших токов.
• Модульные (MCB): Компактные, для бытового и коммерческого использования.
• УЗО-Д (дифференциальные): Сочетают функции защиты от перегрузок и утечек тока.

Установка автоматов

При установке важно учитывать:

• Сечение кабеля: Оно должно соответствовать номинальному току выключателя.
• Тип сети: Однофазная или трехфазная.
• Условия эксплуатации: Температура, влажность, наличие вибраций.

Регулярная проверка и обслуживание выключателей помогут избежать аварий. Если срабатывание происходит часто, это сигнал о проблемах в сети. Не забывай, что установку и ремонт должен выполнять квалифицированный электрик!

Основные характеристики автоматов

• Номинальный ток (In): Максимальный ток, который выключатель может пропускать без отключения.
• Время-токовая характеристика: Определяет, как быстро выключатель сработает при превышении тока. Например, классы B, C, D (B — для бытовых сетей, C — для сетей с умеренными пусковыми токами, D — для сетей с высокими пусковыми токами).
• Отключающая способность: Максимальный ток короткого замыкания, который выключатель может безопасно отключить.

Как выбрать автоматический выключатель:

1. Определи нагрузку в цепи (мощность приборов).
2. Рассчитай номинальный ток (например, для нагрузки 2,2 кВт в однофазной сети 220В: I = P/U = 2200/220 = 10 А).
3. Выбери подходящий тип и класс выключателя (например, для освещения подойдет класс B, для двигателей — класс D).
4. Убедись, что отключающая способность соответствует твоей сети.

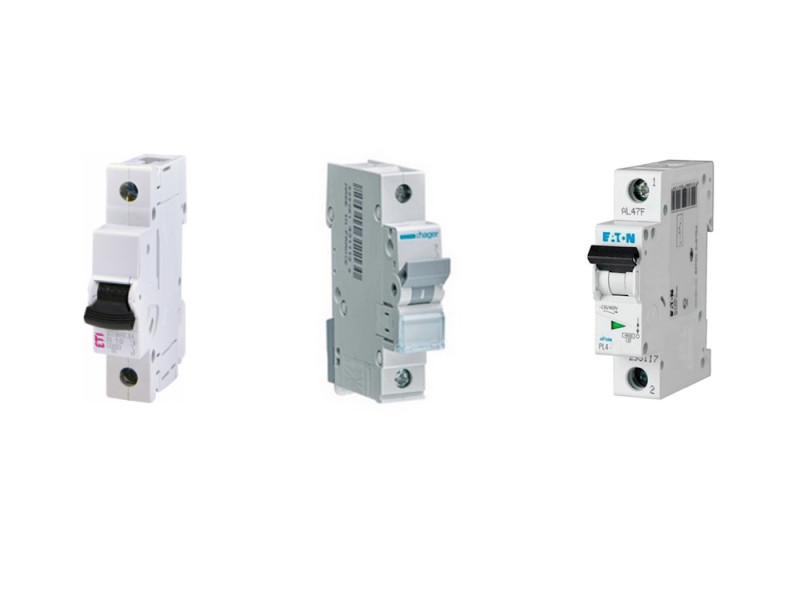

Популярные производители автоматических выключателей

Среди качественных брендов-производителей автоматов можно выделить:

• Hager
• ETIMAT
• EATON

Ценовая категория продукции вышеперечисленных производителей чуть выше средней, но взамен вы получаете высокое качество и надежность.
