Как пользоваться клеммой для проводов: Подробное руководство для монтажника

Если вы занимаетесь электромонтажными работами, рано или поздно вы столкнетесь с необходимостью соединить провода. Скрутки, пайка и изолента - методы прошлого, которые не обеспечивают должной надежности и безопасности. Современный стандарт - это использование электромонтажных клемм. Если вы задаетесь вопросом "клемма для проводов как пользоваться", это руководство шаг за шагом разберет весь процесс, раскроет нюансы и предостережет от распространенных ошибок.

Что такое клемма для проводов и зачем она нужна?

Клемма для проводов - это электроустановочное изделие, предназначенное для создания надежного, разъемного и безопасного соединения двух или более проводников. Ее основная задача — обеспечить плотный механический контакт и низкое переходное электрическое сопротивление.

Почему клеммы лучше скрутки?

• Безопасность: Прочный корпус защищает от случайного прикосновения и короткого замыкания.
• Надежность: Винтовой или пружинный зажим предотвращает ослабление контакта со временем, что особенно важно при вибрациях.
• Удобство: Такое соединение легко разобрать для модификации схемы или ремонта.
• Нормы: Использование клемм соответствует требованиям ПУЭ (Правил устройства электроустановок).

Основные типы клемм и их особенности

Прежде чем разбираться, как пользоваться клеммой, важно выбрать правильный тип.

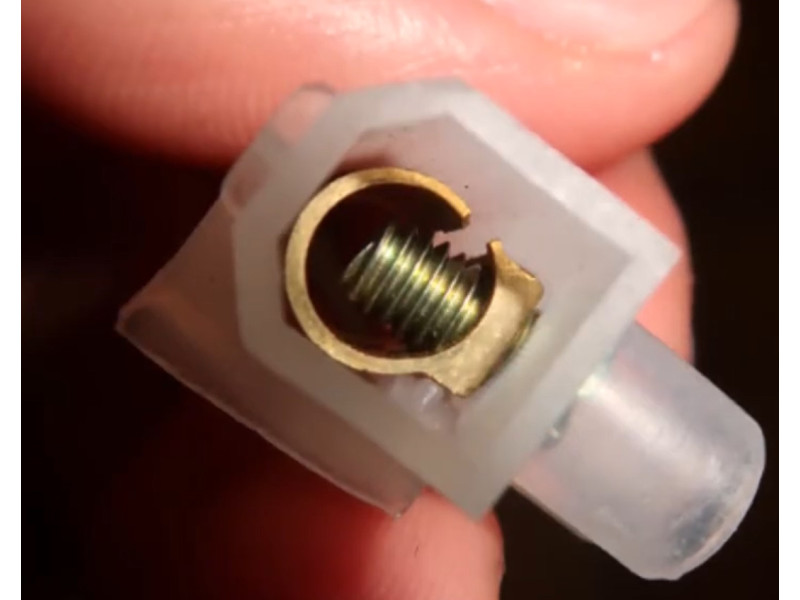

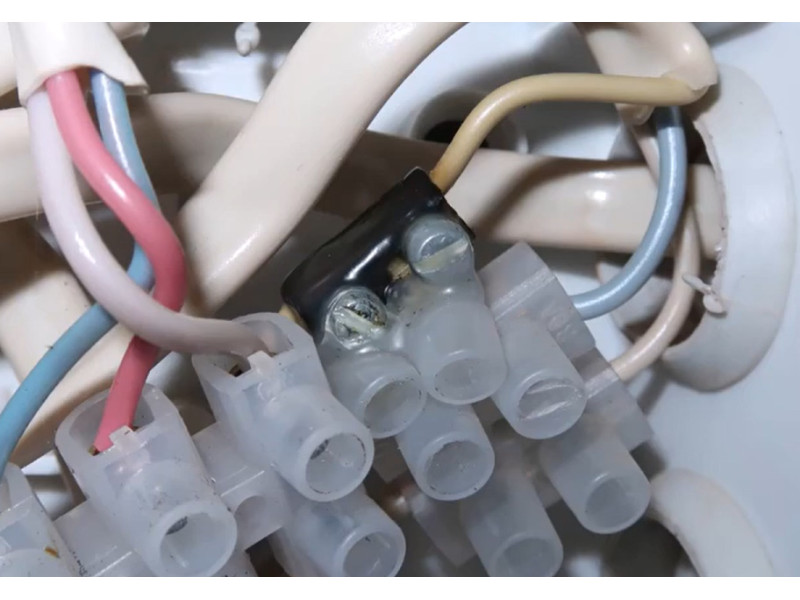

1. Винтовые клеммы

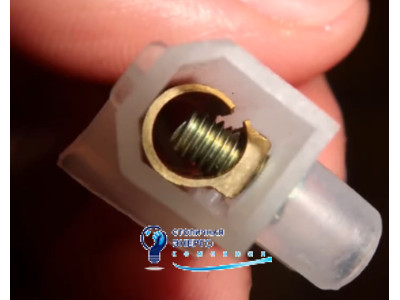

Как выглядят: Имеют один или несколько винтов, которые при закручивании прижимают провод к токоведущей шине. Плюсы: Очень надежное соединение, выдерживают высокие токи, дешевизна. Минусы: Требуют периодической подтяжки (особенно при использовании с алюминиевыми проводами), могут повредить жилу при перетягивании.

2. Самозажимные (пружинные) клеммы (например, WAGO)

Как выглядят: Внутри имеет подпружиненный механизм, который фиксирует провод. Плюсы: Монтаж за секунды (не нужна отвертка), автоматическое поддержание давления, идеально для гибких проводов. Минусы: Как правило, дороже винтовых, ограничение по току для некоторых моделей.

3. Ножевые клеммы

Как выглядят: Используются для быстрого подключения в бытовой технике, светильниках (просто вставляются в разъем). Плюсы: Очень быстрый монтаж. Минусы: Не такое надежное соединение, как у винтовых или пружинных.

В этой статье мы подробно остановимся на самых распространенных - винтовых клеммах.

Пошаговая инструкция: Как правильно пользоваться винтовой клеммой

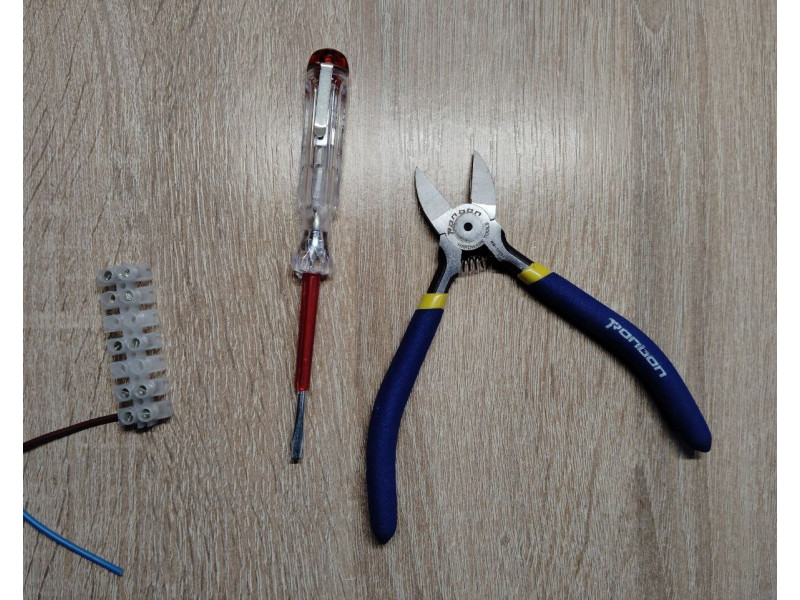

Шаг 1: Подготовка инструментов и материалов

Вам понадобится:

• Сама клемма для проводов (клеммная колодка).
• Отвертка (чаще всего крестовая или плоская, подбирается под винт).
• Стриппер (кусачки, бокорезы) для зачистки изоляции.
• Провода, которые необходимо соединить.

Шаг 2: Подбор правильной клеммы

Убедитесь, что выбранная клемма рассчитана на:

• Сечение ваших проводов. Например, на корпусе указан диапазон 1.5 - 4 мм².
• Суммарный ток в цепи. Номинальный ток клеммы должен быть не меньше тока нагрузки. Количество соединяемых проводов. В одну клемму обычно можно завести 1-2 провода с каждого конца.

Шаг 3: Зачистка проводов

Это критически важный этап. С помощью стриппера снимите изоляцию с конца провода на длину, примерно равную длине контактной площадки внутри клеммы (обычно 10-12 мм). Недостаточная зачистка: Оставшаяся изоляция попадет под зажим, что приведет к плохому контакту, нагреву и оплавлению корпуса. Чрезмерная зачистка: Голая жила выйдет за пределы корпуса, что создает риск короткого замыкания.

Шаг 4: Ввод провода в клемму

Аккуратно введите зачищенный конец провода в отверстие клеммы до упора. Убедитесь, что жила полностью находится под контактной площадкой.

Шаг 5: Затяжка винта

Вставьте отвертку в винт и начинайте закручивать по часовой стрелке.

Ключевой момент: Затягивайте винт плотно, с хорошим усилием, но не перетяните!

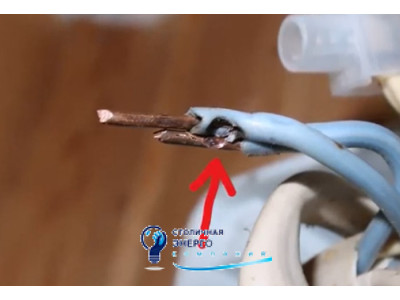

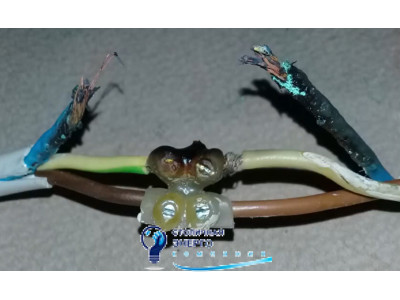

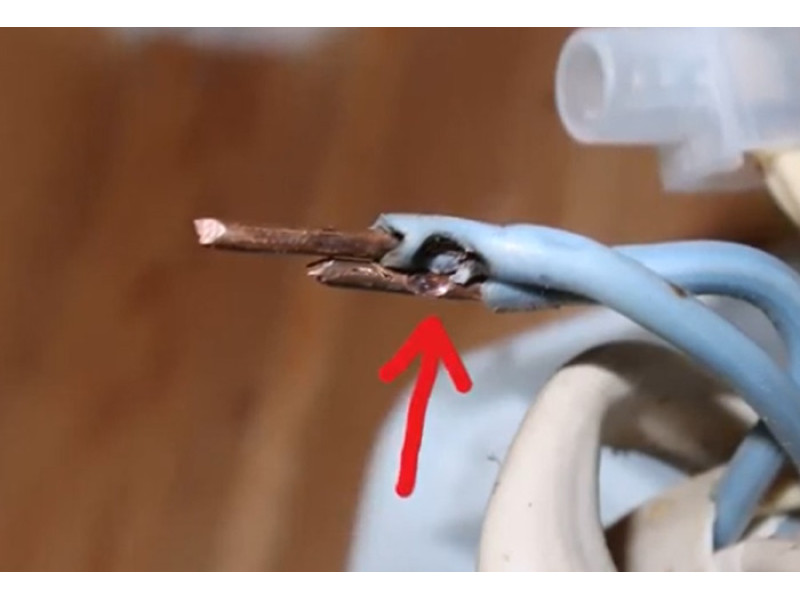

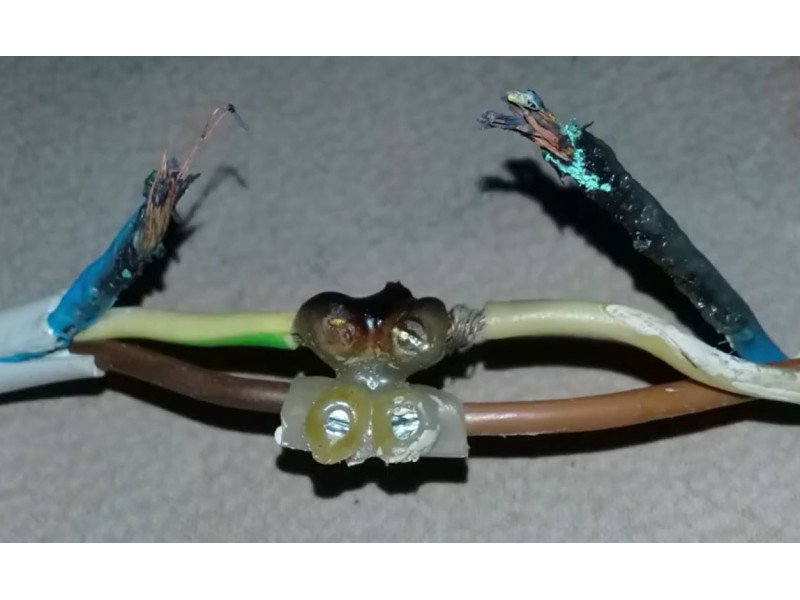

Слабая затяжка: Провод будет болтаться, контакт будет греться, искрить и в итоге выгорит. Слишком сильная затяжка: Вы можете сорвать резьбу на винте или, что еще хуже, передавить жилу, особенно если провод многопроволочный (гибкий). Это приведет к надлому части проводников и ухудшению контакта.

Шаг 6: Проверка надежности

После затяжки аккуратно потяните за провод, чтобы убедиться, что он надежно зафиксирован и не выпадает. Если провод выходит — затяните винт сильнее.

Частые ошибки и как их избежать

1. Соединение меди и алюминия.

Ошибка: Прямое соединение медного и алюминиевого провода в одной клемме. Эти металлы образуют гальваническую пару, что приводит к окислению и разрушению контакта. Решение: Используйте специальные клеммы с пастой, предотвращающей окисление, или биметаллические переходные шайбы.

2. Подключение гибкого (многопроволочного) провода.

Ошибка: Зажим многопроволочной жилы в обычную винтовую клемму без подготовки. Винт передавливает и обрывает тонкие проводники. Решение:

• Использовать клеммы с прижимной площадкой (лапкой), которая равномерно обжимает всю жилу.
• Использовать наконечники (гильзы) под опрессовку. Это самый правильный и надежный способ.

3. Недостаточная изоляция.

Ошибка: Соединение нескольких клеммных колодок в ряд без обеспечения должного расстояния между ними, что может привести к пробою. Решение: Использовать клеммные колодки с изолирующими перегородками или устанавливать их на DIN-рейку с достаточными промежутками.

Заключение
