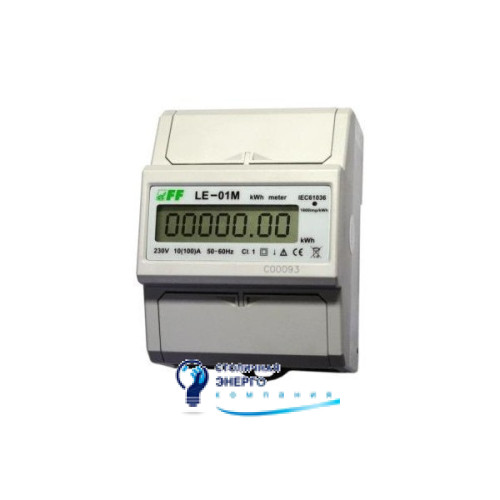

Счетчик электроэнергии ЛЕ-01M (LE-01M)

Счетчик электроэнергии ЛЕ-01M (LE-01M)

Рейтинг:
1275.60

Цена:

1 275.60 грн.


  • Производитель: F&F
  • Код товара: 1042
  • Артикул: LЕ-01M

К сведению покупателей:
Обращаем Ваше внимание на то, что купить "ТОВАР" самовывозом можно как на нашем складе выдачи товара в Киеве, так и в любом отделении Новой Почты по всей Украине: Харьков, Днепр, Одесса, Запорожье, Львов, Ивано-Франковск, Тернополь, Луцк, Ужгород, Житомир, Херсон, Николаев, Кропивницкий, Полтава, Сумы и в других населенных пунктах Украины.

Счетчик ЛЕ-01M (LE-01M) предназначен для индикации и регистрации значений потребленной электроэнергии с возможностью дистанционного считывания данных со счетчиков по протоколу MODBUS RTU. Счетчики не предназначены для расчета с энергопоставщиками за потребленную электроэнергию, а только для внутреннего учета.

Связь со счетчиками электроэнергии как с устройствами типа SLAVE происходит по протоколу MODBUS RTU через последовательный интерфейс RS485 со следующими параметрами:

- скорость передачи данных 9600 бит/сек
- без бита четности
- 8 бит данных
- 1 стоп-бит
- контрольная сумма CRC

Считывание данных из счетчика реализуется путем отправки устройству следующего набора байт:

хх 03 00 00 00 03 CRCL CRCH

где:
хх - адрес счетчика (1 байт)
03 00 00 03 - сообщение о показаниях счетчика (3 байта)
CRCL - младшее слово контрольной суммы CRC (1 байт)
CRCH - старшее слово контрольной суммы CRC (1 байт)

В ответ счетчик отправляет набор данных в следующем виде:

xx 03 06 00 06 00 00 00 01 E8 48 CRCL CRCH

где:
xx – адрес счетчика, который отправляет ответ
03 00 06 – идентификатор ответа (3 байта)
00 00 00 01 E8 48 – показания счетчика (6 байт)
CRCL – младшее слово контрольной суммы CRC (1 байт)
CRCH – старшее слово контрольной суммы CRC (1 байт)

Показания записываются в виде последовательных байтов в шеснадцатиричной системе исчисления. После превращения в десятичную систему мы увидим значения в кВт, которые совпадают с показаниями счетчика.







Характеристики

  • напряжение питания: 220 В~ ± 30%
  • номинальный ток: 10 А
  • максимальный ток: 100 А
  • минимальный ток: 0,04 А
  • класс точности согласно ІЕС61036: клас 1
  • потребляемая мощность: не более 10 ВА; 2 Вт
  • диапазон показаний счетчика: 0 - 999999,9 кВт*час
  • константа счетчика: 1600 имп./ кВт*час
  • визуальная индикация считывания: красный светодиод
  • импульсные выходы SO+ SO-: тип "открытый колектор"
  • напряжение подключения SO+ SO-: не более 27 В=
  • ток подключения SO+ SO-: не более 27 мА
  • константа SO+ SO-: 1600 имп./ кВт*час
  • последовательный интерфейс: RS485
  • протокол: MODBUS RTU
  • диапазон рабочих температур: от -20°С до +50°С
  • монтаж: на DIN-рейке 35 мм
  • присоединения проводов: зажимы винтовые 25 мм2
  • габаритные размеры: 4,5 модуля типа S (75 мм)
