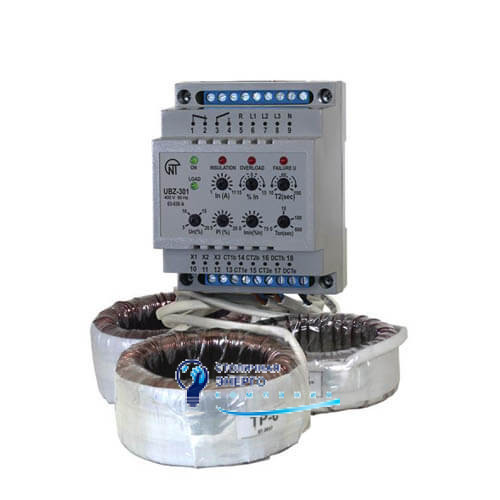

Блок захисту універсальний УБЗ-301 63-630А
В наявності
До уваги покупців:
Звертаємо Вашу увагу на те, що купити "Блок захисту універсальний УБЗ-301 63-630А" самовивозом можна як на нашому складі видачі товару, так і в будь-якому відділенні Нової Пошти по всій Україні: Харків, Дніпро, Одеса, Запоріжжя, Львів, Івано-Франківськ, Тернопіль, Луцьк , Ужгород, Житомир, Херсон, Миколаїв, Кропивницький, Полтава, Суми та в інших населених пунктах України.
Ціни на замовлення уточнюйте у менеджера
Універсальний блок захисту електродвигунів УБЗ-301 (далі по тексту блок) призначений для постійного контролю параметрів мережевої напруги і діючих значень фазних/лінійних струмів трифазного електрообладнання 380V/50Hz, в першу чергу, асинхронних електродвигунів (ЕД), потужністю від 2,5kW до 315kW, у тому числі і в мережах з ізольованою нейтраллю.
Випускаються три модифікації приладу по номіналах струму:
УБЗ-301 5-50A;
УБЗ-301 10-100A;
УБЗ-301 63-630A.
Здійснює повний та ефективний захист електроустаткування відключенням від мережі та/або блокуванням його пуску в наступних випадках:
- неякісній мережевій напрузі (неприпустимі скачки напруги, обрив фаз, порушення чергування і злипання фаз, перекіс фазних / лінійних напруг);
- механічних перевантаженнях (симетричне перевантаження по фазним/лінійним струмам) - захист від перевантаження з залежною витримкою часу;
- несиметричних перевантажень по фазним/лінійним струмів, пов'язаних з ушкодженнями усередині двигуна - захист від перекосів фазних струмів з подальшою забороною АПВ;
- асиметрії фазних струмів без перевантаження, пов'язаних з порушенням ізоляції усередині двигуна і/або кабелю, що підводить;
- зникненні моменту на валу ЕД («сухий хід» - для насосів) - захист по мінімальному пусковому та/або робочому струму;
- при неприпустимо низькому рівні ізоляції на корпус - перевірка перед включенням з блокуванням пуску при поганій ізоляції;
- замиканні на «землю» обмотки статора під час роботи - захист по струмам витоку на «землю».
Блок забезпечує захист електрообладнання шляхом управління котушкою магнітного пускача (контактора).
Виконує наступні функції:
- просту і точну установку номінального струму ЕД, використовуючи стандартну шкалу номінальних струмів;
- установку робочого струму ЕД, відмінного від стандартних значень з урахуванням тривало допустимого перевантаження;
- спрацювування по перевантаженню з залежною витримкою часу.
Струмо-часова характеристика побудована для умовно холодного двигуна. У процесі роботи вирішується диференціальне рівняння теплового балансу ЕД.
Такий підхід дозволяє враховувати попередній стан ЕД і найбільш достовірно приймати рішення про наявность теплового перевантаження.
Цей метод дозволяє також врахувати нагрів ЕД при пусках і обмежити (за бажанням замовника) їх число в одиницю часу;
можливість зрушувати токо-часову характеристику як по осі струмів, так і по осі часу;
виставлення порогів спрацьовування за мінімальним/максимальним напруженням, перекосу лінійних напруг і фазних струмів, а також часу автоматичного повторного включення на розсуд замовника самостійно;
індикацію виду аварії, наявності мережевої напруги, струмового діапазону, на який налаштований блок і включення навантаження;
через блок обміну БО-01 дозволяє здійснювати обмін і передачу інформації по протоколу RS-485 (БО-01 поставляється під замовлення).
Оформити замовлення та придбати Блок захисту універсальний УБЗ-301 63-630А, а також інші вироби торгової марки «Новатек-Електро» можна на нашому сайті sek.com.ua.
Десятирічний досвід роботи компанії «Столична ЕнергоКомпанія» на ринку електротехнічної продукції гарантує низьку ціну, якість продукції та надійність поставок.
Випускаються три модифікації приладу по номіналах струму:
УБЗ-301 5-50A;
УБЗ-301 10-100A;
УБЗ-301 63-630A.
Здійснює повний та ефективний захист електроустаткування відключенням від мережі та/або блокуванням його пуску в наступних випадках:
- неякісній мережевій напрузі (неприпустимі скачки напруги, обрив фаз, порушення чергування і злипання фаз, перекіс фазних / лінійних напруг);
- механічних перевантаженнях (симетричне перевантаження по фазним/лінійним струмам) - захист від перевантаження з залежною витримкою часу;
- несиметричних перевантажень по фазним/лінійним струмів, пов'язаних з ушкодженнями усередині двигуна - захист від перекосів фазних струмів з подальшою забороною АПВ;
- асиметрії фазних струмів без перевантаження, пов'язаних з порушенням ізоляції усередині двигуна і/або кабелю, що підводить;
- зникненні моменту на валу ЕД («сухий хід» - для насосів) - захист по мінімальному пусковому та/або робочому струму;
- при неприпустимо низькому рівні ізоляції на корпус - перевірка перед включенням з блокуванням пуску при поганій ізоляції;
- замиканні на «землю» обмотки статора під час роботи - захист по струмам витоку на «землю».
Блок забезпечує захист електрообладнання шляхом управління котушкою магнітного пускача (контактора).
Виконує наступні функції:
- просту і точну установку номінального струму ЕД, використовуючи стандартну шкалу номінальних струмів;
- установку робочого струму ЕД, відмінного від стандартних значень з урахуванням тривало допустимого перевантаження;
- спрацювування по перевантаженню з залежною витримкою часу.
Струмо-часова характеристика побудована для умовно холодного двигуна. У процесі роботи вирішується диференціальне рівняння теплового балансу ЕД.
Такий підхід дозволяє враховувати попередній стан ЕД і найбільш достовірно приймати рішення про наявность теплового перевантаження.
Цей метод дозволяє також врахувати нагрів ЕД при пусках і обмежити (за бажанням замовника) їх число в одиницю часу;
можливість зрушувати токо-часову характеристику як по осі струмів, так і по осі часу;
виставлення порогів спрацьовування за мінімальним/максимальним напруженням, перекосу лінійних напруг і фазних струмів, а також часу автоматичного повторного включення на розсуд замовника самостійно;
індикацію виду аварії, наявності мережевої напруги, струмового діапазону, на який налаштований блок і включення навантаження;
через блок обміну БО-01 дозволяє здійснювати обмін і передачу інформації по протоколу RS-485 (БО-01 поставляється під замовлення).
Оформити замовлення та придбати Блок захисту універсальний УБЗ-301 63-630А, а також інші вироби торгової марки «Новатек-Електро» можна на нашому сайті sek.com.ua.
Десятирічний досвід роботи компанії «Столична ЕнергоКомпанія» на ринку електротехнічної продукції гарантує низьку ціну, якість продукції та надійність поставок.
Характеристики
Індикація
светодиоды
Вага виробу
0,2кг
Номінальний струм двигуна
от 63-630A
Тип монтажу
DIN-рейка
