Кабель ВВГ - маркування, характеристики, застосування

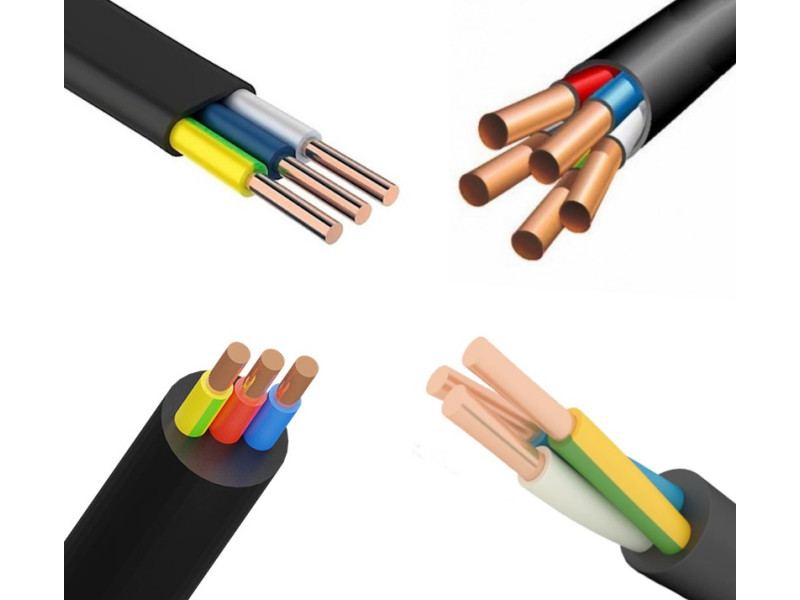

Силовий мідний кабель ВВГ - це один із найпоширеніших типів кабелів для передачі електричної енергії. Він використовується для стаціонарного прокладання в електричних установках на номінальну напругу до 1 000 В і частоту 50 Гц. Розглянемо основні аспекти, пов'язані з цим кабелем: маркування, переріз та характеристики.

1. Маркування ВВГ

Маркування кабелю ВВГ розшифровується таким чином:

• В - ізоляція жил виконана з полівінілхлоридного пластикату (ПВХ);
• В - оболонка кабелю також із ПВХ;
• Г - відсутність захисної броні (голий, неброньований кабель).

Додаткові позначення у маркуванні можуть включати:

• нг - не поширює горіння;
• LS - знижене димовиділення (Low Smoke);
• FR або П - вогнестійкий (Fire Resistant);
• HF - не виділяє галогени (Halogen Free).

Приклад: ВВГнг-LS - кабель з ПВХ ізоляцією та оболонкою, що не поширює горіння з низьким димовиділенням.

2. Переріз кабелю ВВГ

Переріз жил кабелю ВВГ варіюється залежно від призначення та потужності енергії, що передається. Типові перерізи кабелю такі:

• Одножильні: від 1.5 мм² до 240 мм².
• Багатожилові: від 1.5 мм² до 50 мм².

Кількість жил кабелю може бути різною (2, 3, 4, 5 жил), залежно від типу електричної мережі, для якої він використовується (однофазні або трифазні мережі, а також для мереж із заземленням та нульовими проводами).

3. Характеристики кабелю ВВГ

Основні електричні та експлуатаційні характеристики:

• Номінальна напруга: до 0.66 або 1 кВ;
• Частота мережі: 50 Гц;
• Температурний діапазон експлуатації: від -50 °C до +50 °C;
• Максимальна температура нагрівання жил при нормальній роботі: до +70 °C (у кабелів ВВГнг до +90 °C);
• Мінімальний радіус вигину: від 7.5 до 10 діаметрів кабелю;
• Температура монтажу: не нижче -15 °C;
• Стійкість до ультрафіолету: обмежена, тому рекомендується захищати від прямого сонячного світла при зовнішній прокладці.

4. Застосування кабелю ВВГ

Кабель ВВГ призначений для:

• Прокладки в стаціонарних електричних установках;
• Прокладки в житлових, виробничих та промислових будівлях;
• Використання в сухих та вологих приміщеннях, а також на відкритому повітрі (із захистом від сонячних променів);
• Кабель ВВГ може використовуватися як всередині приміщень, так і зовні, але з додатковим механічним захистом.

ВВГ відрізняється простотою в монтажі, міцністю та довговічністю, що робить його універсальним для більшості електричних проектів.
